ZDLP(M)型電子式 電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用PSL系列智能型電動執行機構等組成。電動執行機構內有伺服放大器，不需要另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大等特點，應用于電力、石油、化工、冶金、輕工、教學和科研設備等行業的工業過程自動控制系統中。
一、一、閥體
形式：直通倒S鑄造閥 公稱通徑：DN20－300mm 公稱壓力：PN1.6， 2.5，4.0， 6.4，10.0 MPa 連接形式：JB78－59 JB/T79.2－94凹式 材 料： WCB；SS304+STL；SS316L+STL
二、規格參數
閥門開度
（1）為快開特性（2）為直線特性（3）為等百分比特性
理想流量特性
公稱通經DN 20 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數KV 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 940 1200 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 850 1050 行程mm 10 16 25 40 60 100 允許泄漏量Q 單座式 IV級為KV值的0.01%，按GB4213-92標準 套筒式 III級為KV值的0.01%，按GB4213-92標準 基本誤差% ±2.5 回差% 2.0 死區% 1.0 始終點偏差% ±2.5 額定行程偏差% 2.5 可調比 50:1

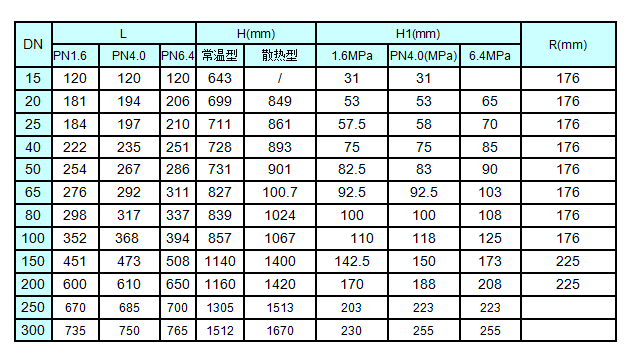

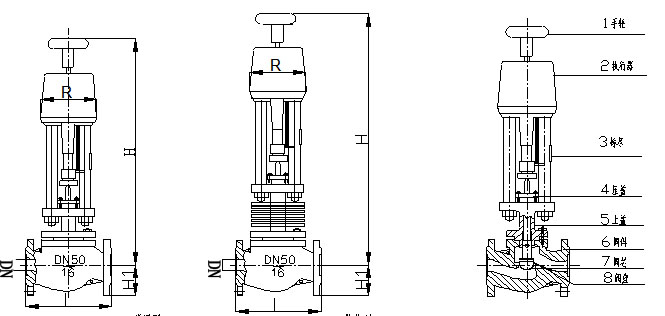

三、外形尺寸（mm）
C 常溫型 散熱型
