你的位置：首頁 > 產品展示 > 減壓閥系列

自力式壓力調節閥

產品品牌：民達
規格型號：ZZY型自力式壓力調節閥

產品介紹

一、概述：

ZZY型自力式壓力調節閥外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作敏，密封性好，壓力設波動小等優點，應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

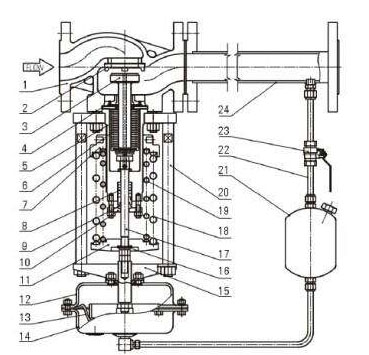

1、閥體2、閥座3、閥芯4、墊圈5、上閥蓋6、波紋管組件7、壓力調節蓋8、填料9、填料壓套10、填料壓板11、彈簧座12、下膜蓋
13、膜片14、上膜蓋15、托板16、滾針軸承17、閥桿18、外圈彈簧19、外圈彈簧20、立柱21、冷凝器22、取壓管23、截止閥24、取壓接管
本系列產品有單座（ZZ）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等有II、IV和VI能三檔；流量特性為快開；壓力分段調節從15~0KPa。可按需要組合用戶工況要求。

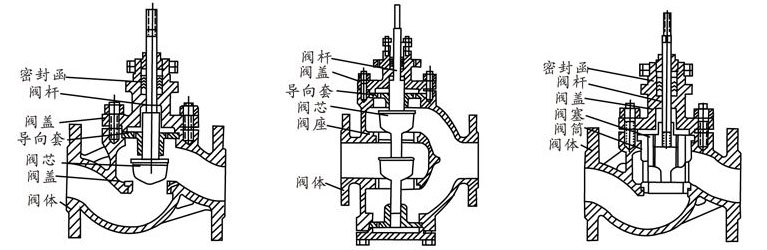

自力式單座調節閥自力式式雙座調節閥自力式套筒調節閥

二、主要技術參數和性能指標

公稱通徑 (DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程mm		8		10		14	20		25	40		50	60	70
公稱壓力(MPa)		1.6 4.0 6.4
壓力調節范圍		15~50 40~80 60~140120~220 160~220 200~260 240~300 280~350 330~400 380~450 80~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 (特殊可按照客戶要求設定)
流量特性		快開
調節精度%		±5
適用溫度℃		≤350
1.允許泄漏量	硬密封（1/h）	單座：≦10^-4閥額定容量（IV）級；雙座、套筒：≦5×10^-4閥額定容量（II級）
	軟密封（1/h）	0.15	0.30	0.45	0.60	0.90	1.7	4.0	6.75	11.10	16.0
2.減壓比	******	10
	最小	1.25

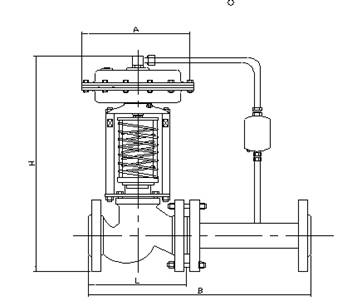

三、外形尺寸

公稱通徑（DN）			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)													1800	2000	2200
法蘭端面距（L）
壓力調節范圍（KPa）	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280	308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194		280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
重量			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M1.6×1.5
