YK43F氣體減壓閥

產品品牌：上海民達
規格型號：YK43F氣體減壓閥

產品介紹

YK43F 活塞式減壓閥使用說明

一．一、概述

YK4 系列活塞式減壓閥適用于工作溫度≤150℃的空氣，煤氣，液化氣，氨氣，氧氣等氣體管路上。
本閥通過啟閉件的節流，將壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動預定要求，以適應工況的要求。
本閥和出口的壓差≥0.15MP

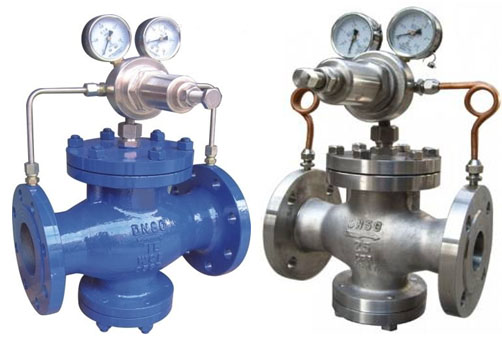

鑄鋼體不銹鋼體

二．性能規范

型號

YK43X/F-16

YK43X/F-25

YK43X/F-40

YK43X/F-64

公稱壓力PN

（MPa）

1.6

2.5

4.0

6.4

強度壓力PS

（MPa）

2.4

3.75

6.0

9.6

進口壓力P1

(MPa)

≤1.6

≤2.5

≤4.0

≤6.4

出口壓力P2

(MPa)

0.05~1.0

0.1~1.2

0.~2.5

0.1~3.5

適用介質

空氣，煤氣，液化氣，氮?dú)猓鯕獾葰怏w

工作溫度

-10~+150℃

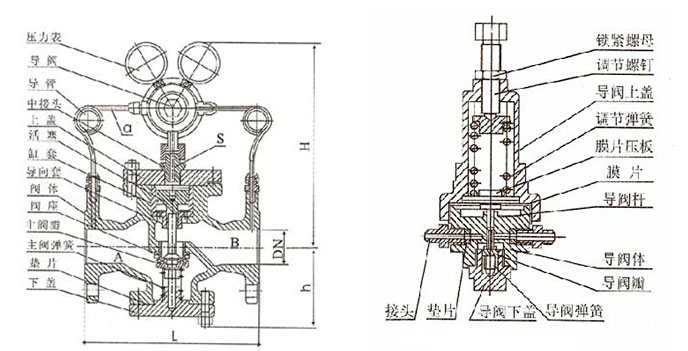

三、結構說明及工作原理

導閥

1.本閥由主閥和導閥兩部分組成，主閥體下部有下蓋，主閥彈簧，主閥瓣。主閥瓣由主閥彈簧支撐，使主閥出于封閉狀態。主閥體上部有活塞缸套等，當活塞受介質壓力后，靠缸套導向推動主閥瓣，使閥門開啟；導閥有彈簧，導閥瓣，膜片等，導閥彈簧支撐導閥瓣，使導閥出于密封狀態，導閥上蓋內有調節彈簧，調節螺栓，便于調節所需的工作壓力。

2.本閥出廠時，主閥與導閥是關閉的。使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由A通道入導閥腔進入S道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由B道進入膜片下腔。當閥后壓力過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔的介質減少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡，使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

四、流量系數（CV）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

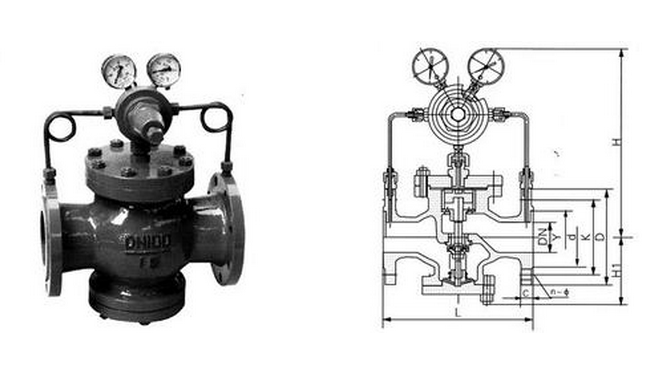

五、外形連接尺寸

1.6-4.0MPa連接尺寸

公稱通徑 DN	1.6~4.0MPa 外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

6.4-16.0MPa連接尺寸

公稱通徑 DN	6.4~16MPa 外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
