電動三通球閥

產品品牌：上海民達
規格型號：Q944F,Q945F電動三通球閥

產品介紹

一、產品概述

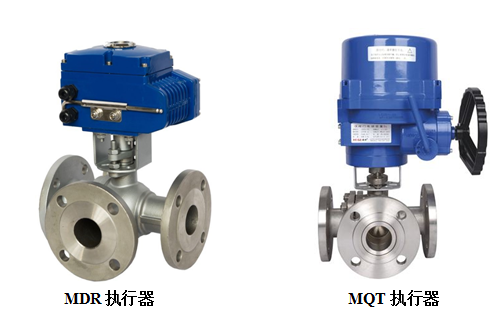

電動三通球閥由MDR或者MQT電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
Q944F電動L型三通球閥，具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
Q945F電動T型三通球閥具有造型美觀、結構緊湊合理，它不但可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

二、執行標準

1.設計和制造：GB/／T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASME/ANSI B165
4.結構長度：JB-12221

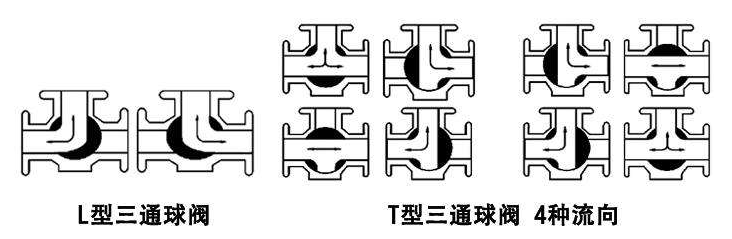

三、三通球閥流向示意圖

三通球閥分L型和T型（Q944F或Q945F) ,介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

四、電動執行器主要技術指標

  控制精度：0.1%～3.1%可調。
  接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。
  按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行步距調整自動定位。
  輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

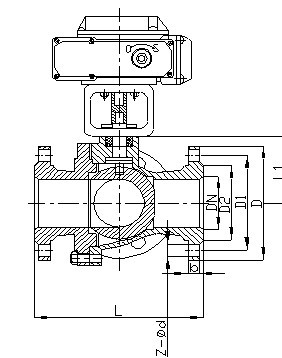

五、連接規格尺寸

公稱壓力或壓力級	公稱通徑		尺寸（mm）
公稱壓力或壓力級	mm	in	L	L1	D	D1	D2	b	z-Φd
PN1.6MPa	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26
	32	11/4	180	90	117/120	89	64	13.0	4-15/4-16
	40	11/2	200	100	127/130	98.5	73	14.5	4-15/4-16
	50	2	230	115	152/150	120.5	92	16.0	4-19/4-20
