你的位置：首頁 > 產品展示 > 減壓閥系列

Y416X減壓穩壓閥

產品品牌：民達
規格型號：Y416X可調式減壓穩壓閥

產品介紹

一、簡介
Y416X可調式減壓閥采用閥后壓力反饋機構.工作中既減動壓也減靜壓,水平安裝,也可垂直安裝,在高層建筑冷熱供水系統中可以替代分區供水中的分區水箱,應用于氣壓罐和變頻泵供水系統,Y416可調式減壓閥是解決高層建筑底部供水壓力過大產品。
二、工作原理

減壓閥的出口壓力由導閥上的調節螺栓來控制，它與導閥上的針閥協調操作，一但調定后閥后壓力便保持為恒定的常數。當主閥打開后，介質流向出口的同時也通過導閥進入主閥膜片室的上腔，使主閥板開口穩定在某個值，這樣閥后壓力便恒定。當出口壓力，介質通過壓力反饋系統使主閥上腔壓力，主閥的上下腔壓力平衡被破壞，將閥門的開度值減小，使通過開口介質的流速、動能改變后造成壓力損失，閥后壓力得到。反之，當閥后壓力，則主閥板開度，閥后壓力。

三、主要技術參數

公稱壓力Mpa	1.0	1.6	2.5
殼體試驗壓力Mpa＊	1.5	2.4	3.75
密封試驗壓力Mpa	1.0	1.6	2.5
最高進口壓力Mpa	1.0	1.6	2.5
出口壓力范圍Mpa	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差Mpa△P2P	GB12244-1989
流量特性偏差MpaP2G	GB12244-1989
滲漏量	0
工作溫度	0℃-+80℃

＊：殼體試驗不包括膜片、閥蓋

四、主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25鍍硬鉻
活塞	2Cr13
O型圈	橡膠
密封圈	橡膠
膜片	夾織物橡膠
調節彈簧	60Si2Mn

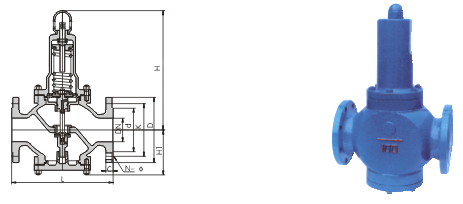

五、主要外形和連接尺寸

DN	1.6MPa							2.5MPa
DN	L	H	H1	D	D1	D2	Z-d	L	H	H1	D	D1	D2	Z-d
20	160	220	85	105	75	58	4-?14	160	230	85	105	75	58	4-?14
25	180	245	100	115	85	68	4-?14	180	265	100	115	85	68	4-?14
32	200	245	100	135	100	78	4-?18	200	265	100	135	100	78	4-?18
40	220	260	105	145	110	88	4-?18	220	280	105	145	110	88	4-?18
50	250	260	105	160	125	102	4-?18	250	280	105	160	125	102	4-?18
65	280	260	105	185	145	122	4-?18	280	280	105	180	145	122	4-?18
80	310	380	160	195	160	133	8-?18	310	410	160	195	160	133	8-?18
100	350	380	160	215	180	158	8-?18	350	410	160	215	180	158	8-?22
125	400	500	200	245	210	184	8-?18
150	450	500	200	260	240	212	8-?22
200	550	650	260	335	295	268	12-?22
