ZAZP電動調節閥

產品品牌：上海民達
規格型號：ZAZP電動調節閥

產品介紹

產品概述

ZAZP型電動單座調節閥，是DKZ型電動單元組合儀表中的執行單元，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品應用于化工、石油、冶金、電站、輕紡、造紙和制等工業生產過程的自動化調節和遠程控制。有標準型、波紋管密封型、夾套保溫型等品種。產品壓力等有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型；流量特性有等百分比（對數）性、直線性。

主要零件材料

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+450℃	-40～+4500℃

主要技術參數

公稱通徑mm	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	5	8	12	20	32	50	80	120	200	280	450	800	1200
額定行程L（mm）	10	16		25		40			60			100
執行器型號	DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510			DKZ-510
出軸推力Nm	4000	4000		4000		6400			6400/16000			16000
全行程時間S	8	12.5		20		32			48/37			62
電源電壓	AC220V 50Hz
輸入信號	4～20mA DC 0～10mA DC
輸入阻抗	Ⅱ型：200Ω　Ⅲ型：250Ω
作用模式	電開式（K）型、電關式（B）型
流量特性	等百分比、直線、快開性
允許泄漏量（L/h）	≤10-4×閥額定容量
固有可調比R	30:1
公稱壓力PN(MPa)	1.6 2.5 4.0 6.4

主要性能指標

項目	指標
基本誤差％	≤±5.0
回差％	≤3.0
死區％	≤3.0
泄漏量	10-4×閥的額定容量

允許壓差 MPa

公稱通徑	G3/4						20
閥座直徑	3	4	5	6	7	8	10	12	15	20
允許壓差（MPa）	公稱壓力值				4.9	3.7	2.4	1.6	1.1	0.6
公稱通徑	25	32	40	50	65	80	100	125	150	200
允許壓差（MPa）	PN值	5.0	2.8	1.7	1.7	1.0	0.6	1.1	0.7	0.4

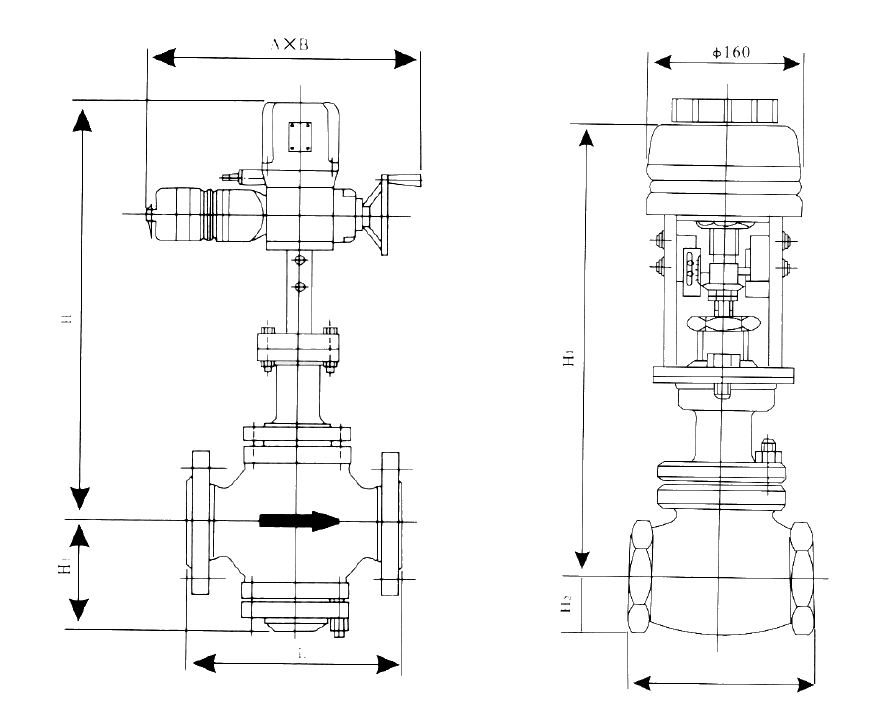

外形尺寸

電動單座調節閥

公稱通徑DN（mm）	A×B	L			H1		H2
公稱通徑DN（mm）	A×B	PN1.6	PN4.0	PN6.4	常溫型	散熱型	H2
G3/4	?160	120（PN10）			391	478	32
20	230×460	180	190	190	653	804	65
25		185	190	200	665	816	99
32		200	210	210	671	822	105
40		220	230	235	683	834	116
50	230×530	250	255	265	698	849	131
65		275	285	295	789	949	165
80		300	310	320	792	852	173
100		350	355	370	796	956	177
125	260×630	410	425	440	847	1062	225
150		450	460	475	855	1070	233
200		550	560	570	894	1109	272
