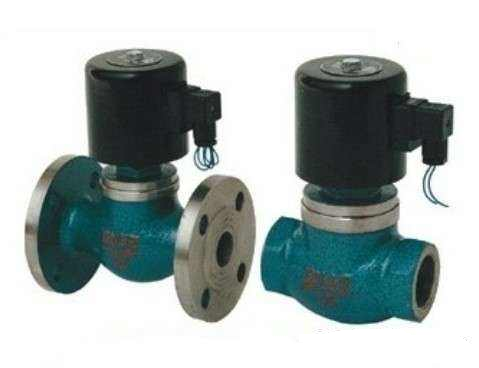

蒸汽電磁閥

產品品牌：上海民達
規格型號：ZQDF蒸汽電磁閥

產品介紹

產品介紹：
ZQDF系列蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。

一、概述　
ZQDF蒸汽電磁閥可用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF系列主要用于空氣、蒸汽、媒氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

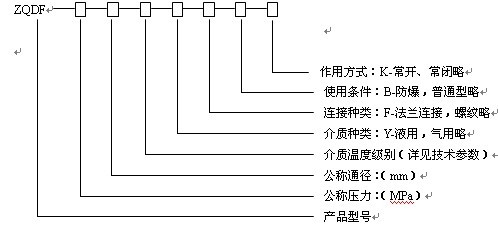

二、型號說明

三、技術參數

型號參數	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力（MPa）	1.6
工作壓差（Mpa）	DN15-50		0~1.6
工作壓差（Mpa）	DN65-100		0.05~1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度℃（mm）	≦60	≦180	≤220	≤60	≤180	≤220
使用電壓	AC220Vqiyu其余規格可作訂貨
使用壽命	按JB/T7352-92規定
泄漏量（ml/min）	按JB/T7352-92·F規定
功耗（VA）	50

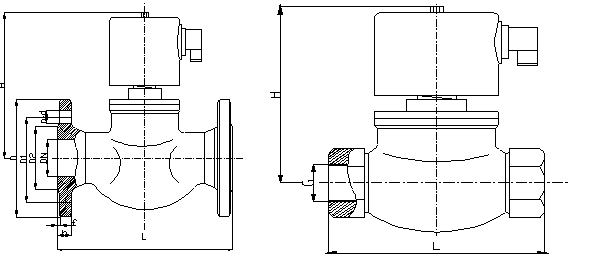

四、外形尺寸（mm）

公稱通徑（DN）	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	1¹/₄	205	180	140	100	76	18	3	4 -Φ18
40	176	140	1¹/₂	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 - Φ18
65				250	290	185	145	118	20	3	4 -Φ18
80				260	310	200	160	132	20	3	8 -Φ18
100				290	350	220	180	156	22	3	8 -Φ18
125				365	400	250	210	184	22	3	8 -Φ18
150				400	480	285	240	211	24	3	8-Φ22
