Y43H蒸汽減壓閥

產品品牌：上海民達
規格型號：Y43H蒸汽減壓閥

產品介紹

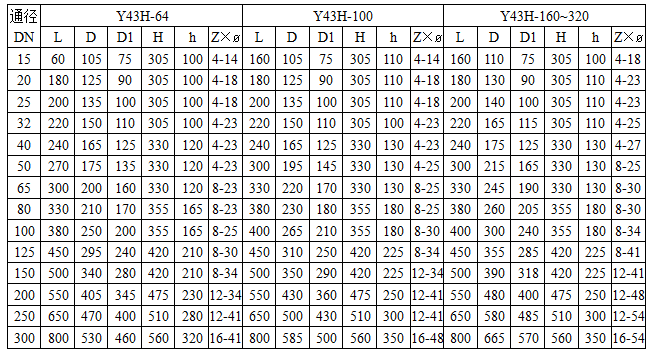

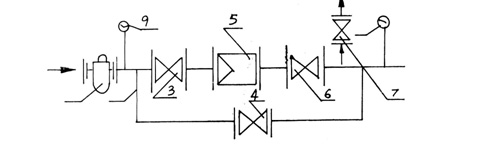

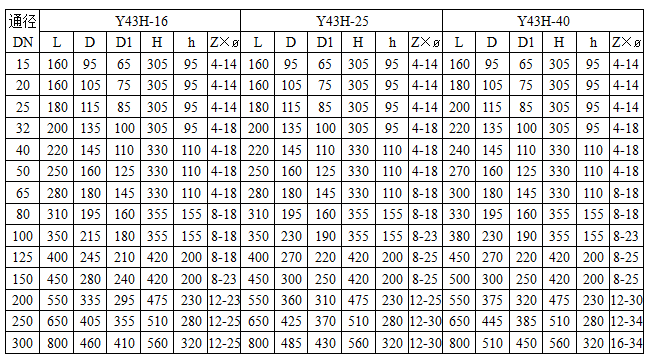

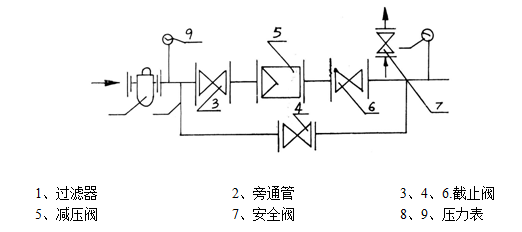

Y43H型蒸汽減壓閥

一、結構特點和用途
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等件組成。

導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，了活塞面積，改變了節流結構。改變了密封形式，了過流面積等等，從而在敏度、流量、壽命等方面大大了性能。
本產品主要用于蒸汽管路，適用于流量大流量變化大，壓力變化大的蒸汽管路。

二、性能規范

型號	Y43H-16	Y43H-25	Y43H-40	Y43H-64	Y43H-100	Y43H-160	Y43H-250	Y43H-320
公稱壓力 PN (MPa)	16	25	40	64	100	160	250	320
強度壓力 PS(MPa)	2.4	3.8	6	9.6	15.0	24.0	37.5	48
進口壓力 P1(MPa)	≤1.6	≤2.5	≤4	≤6.4	≤10.0	≤16.0	≤25.0	≤32.0
出口壓力 P2(MPa)	0.05~1.1	0.1~1.6	0.1~2.5	0.5~3.5	0.5~3.5	0.5~4.5	1．0-6.0	1.0-6.0
適用介質	蒸汽等高溫氣體
工作溫度	≤300℃	≤350℃	≤400℃	≤450℃
壓力特性偏差	穩定流動狀態下，當流量等參數不變時，進口壓力在80~105%的壓力（工作）范圍內變化，其出口壓力的偏差值△P_2P≤±5%P2
流量特性偏差	穩定流動狀態下，當進口壓力等參數不變時，流量在20~100%的******流量范圍內變化，其出口壓力的偏差值△P_2G≤ ±10%P2
靜態特性偏差	穩定流動狀態下，當進出口壓力和流量等參數的變化，所引起出口壓力的變化值 △P₂≤±10%P2（△P₂+△P_2G）
漏泄量	為******流量的0.1~0.5%

說明：本性能規范按GB12244、45、46-89之標準實施。

三、主要零件材料

零件名稱	材料
零件名稱	PN16-25KG/cm²	PN40-64KG/cm²
閥體、上蓋、下蓋、帽蓋	WCB	鑄鋼/鍛鋼
主導盤、主閥座、導閥盤、導閥座	不銹鋼	不銹鋼
主閥彈簧、導閥彈簧	鉻釩鋼	鉻釩鋼
調節彈簧	硅錳鋼	硅錳鋼
缸套	碳素鋼	碳素鋼
活塞	錫青鋼	不銹鋼
活塞環	合金鑄鐵	合金鑄鐵
膜片	不銹鋼	不銹鋼
調節螺栓	碳素鋼	碳素鋼

四、結構說明和作用原理

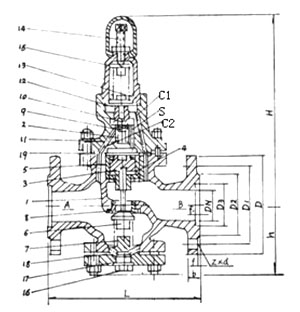

1.閥體2.上蓋3.活塞4.缸塞5.活塞環6.主閥盤7.主閥彈簧8.主閥座9.導閥盤

10.導閥座11.導閥彈簧12.膜片13.調節彈簧14.調節螺栓15.帽蓋16.螺塞17.下蓋18、19.墊片

1、本閥由閥體、上蓋、活塞、彈簧、主閥、導閥、膜片等部件組成。閥體下部有下蓋、主閥彈簧、主閥盤。主閥彈簧支承主閥盤，使主閥盤與體內主閥座處于密封狀態。閥體上部有活塞、活塞環、缸套等。待活塞受介質壓力后靠缸套導向推動主閥盤，使閥開啟。上蓋內有導閥彈簧、導閥盤、導閥座、膜片等。導閥彈簧支承導閥盤，使導閥盤與導閥座處于密封狀態。帽蓋內有調節彈簧，調節螺栓，便于調節所需的工作壓力。

2、本閥出廠時，主閥與導閥是關閉的。使用時，順時針方向旋轉調節螺栓，頂開導閥盤，介質由“C1 ”道通入導閥進入“S”道，靠介質壓力推動活塞，使主閥盤開啟，介質流向閥后，同時由“ C2 ”道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸閉合，流入活塞上部介質減壓少，活塞上升，使主閥在主閥彈簧的作用下也漸漸閉合，A腔流向B腔介質減少，閥后壓力下降。閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，迫使主閥上下移動控制介質流量，所以閥后壓力保持穩定。
