自力式微壓減壓閥

產品品牌：上海民達
規格型號：ZZYVP型自力式微壓調節閥

產品介紹

ZZYVP型 自力式微壓調節閥

一、產品概述

ZZYV（P）自力式微壓調節閥(帶指揮器) 外加能源，利用被調介質自身能量為動力源，自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置。現已應用于連續送氣的天然氣采輸，城市煤氣以及儲罐氮封系統和冶金、石油、化工等工業生產部門。

閥特點：可比一般直接操作型調壓閥高一左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPa）適合微壓氣體控制。壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。
帶指揮器的閥門適用于氮封裝置（氮封閥），供（泄）氮壓力設定方便，可在連續生產的條件下進行。氮氣壓力設定，0.5Kpa（50mm.w.c），比值達132，壓力檢測膜片面積大，設定彈簧剛度小，動作敏。

二、自力式微壓調節閥結構及零件材料

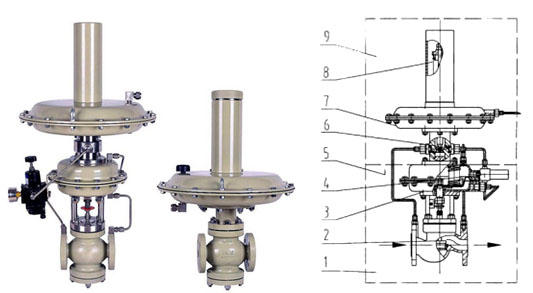

供氮裝置泄氮裝置結構圖

1、主閥；2、主閥閥芯 3、主閥執行機構 4、節流閥 5、減壓閥 6、指揮器閥芯 7、檢測機構 8、預設彈簧 9、指揮器

零件名稱	材料
閥體	WCB, 不銹鋼304/316L
閥桿、閥芯、閥座	1Cr18i9Ti
膜片	丁腈橡膠夾增強絳綸織物
彈簧	60Si2Mn
波紋管	1Cr18i9Ti

三、技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

額定流量系數（KV）

8

11

20

32

50

80

100

160

額定行程（mm）

6

8

10

15

20

公稱壓力PN(MPa)

0.10

壓力調節范圍（KPa）

0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28
27∽33、31∽38、36∽44、42∽51、49∽58、56∽66

介質溫度（℃ ）

-20~+100℃

調節精度（％）

≤3

允許泄漏量（L/h）

10ˉ4×閥額定容量（符合 ANSIB16.104-1976 IV 級

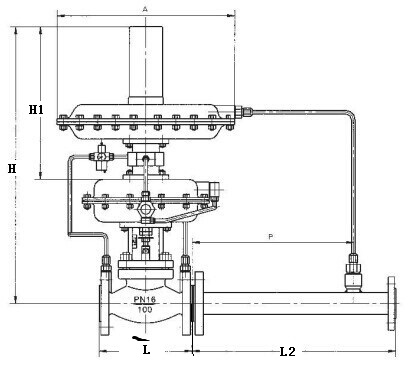

四、外形尺寸（mm）

公稱通徑 (DN)	15	20	25	32	40	50	65	80	100	125	150
法蘭端面距 (L)	145	150	160	180	200	230	290	310	350	400	480
H	600	610	610	630	630	640	710	720	730	800	930
H1	330	330	330	350	350	360	430	440	450	520	650
A	310									400
法蘭尺寸：
D	95	105	115	140	150	165	185	200	220	250	285
D 1	65	75	85	100	110	125	145	160	180	210	240
D 2	45	56	65	76	84	99	118	132	156	184	211
n-d	4-14			4-18				8-18			8-22
