你的位置：首頁 > 產品展示 > 電動調節閥

電動單座（套筒）調節閥

產品品牌：上海民達
規格型號：ZRLP(M）電動單座（套筒）調節閥

產品介紹

ZRLP(M)型電子式電動單座(套筒)調節閥，由低流阻直通單座閥，或低流阻套筒閥配用3810L調節型或3410L開關型系列執行機構等組成。

電動執行機構內有伺服放大器，不需要另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大等特點，應用于電力、石油、化工、冶金、輕工、教學和科研設備等行業的工業過程自動控制系統。

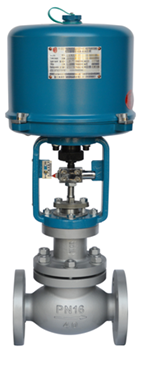

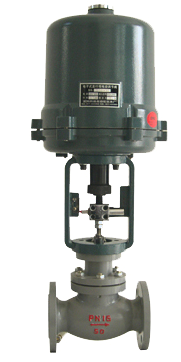

普通型防爆型

一、閥體

形式：直通倒S鑄造閥

公稱通徑：DN20－300mm

公稱壓力：PN1.6 , 4.0 , 6.4MPa

連接形式：JB78－59 JB/T79.2－94凹式

材料：ZG230—450 ZG1Gr18Ni9Ti

ZG0Cr18Ni12M02Ti

二、上閥蓋

常溫型：-20℃－+200℃

散熱型：-40℃―+450℃

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管。

三、閥內組件

閥芯形式：上導向單座柱塞式閥芯，上導向單座套筒柱塞式閥芯

流量特性：等百分比特性，直線特性和快開特性

材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti

四、執行機構

型號:普通選3810LS電子式直行程執行機構，防爆型選用3810LX型，

電動執行器技術參數：請參閱電動執行機構及閥門定位器說明書.

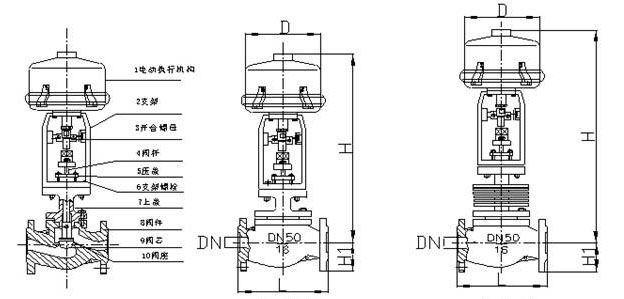

五．外形尺寸（單位mm）

常溫型散熱型

公稱通徑 DN	L			H		H1				D (mm)	重量
公稱通徑 DN	1.6 (MPa)	4.0 (MPa)	6.4 (MPa)	常溫型	散熱型	PN0.6 (MPa)	PN1.6 (MPa)	PN4.0 (MPa)	PN6.4 (MPa)	D (mm)	1.6 (MPa)
15	120	120	120		/	31	31	31		225	12
20	181	194	206	501	651	45	52	52	65	225	23
25	184	197	210	513	663	50	57.5	57.5	70	225	24
40	222	235	251	650	815	65	75	75	85	225	39
50	254	267	286	652	822	70	82	82	90	225	44
65	276	292	311	770	950	80	92	92	102	225	64
80	298	317	337	782	967	95	100	100	107	225	76
100	352	368	394	800	1010	105	110	117	125	310	97
150	451	473	508	1080	1340	132	142	150	172	310	203
200	600	610	650	1125	1385	160	170	187	207	310	264
250	650	670	690	1345	1625	187	202	225	235	310	418
300	740	770	800	1365	1645	220	230	257	265	310	618

六、ZRSP/M規格參數表

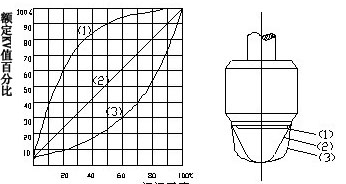

閥門開度

（1）為快開特性（2）為直線特性（3）為等百分比特性

理想流量特性

公稱通經DN		20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
額定流量系數KV	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
行程mm		10				16		25		40			60			100
允許泄漏量Q	單座式	IV級為KV值的0.01%，按GB4213-92標準
允許泄漏量Q	套筒式	III級為KV值的0.01%，按GB4213-92標準
基本誤差%		±2.5
回差%		2.0
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
可調比		50:1

七、允許壓差

通徑		20				25	40		50	65		80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50		65	80	100	125	150	200	250	300
執行機構		允許壓差ΔP（MPa）
381LSA- 20	單座	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
381LSA- 20	套筒					6.4	6.4	6.4	5.10
381LSB- 50	單座						4.79	3.06	1.96		1.16	0.76	0.49
381LSB- 50	套筒										6.4	6.4	6.25
381LSC- 65	單座										1.51	0.99	0.64	0.41	0.28
381LSC- 65	套筒													6.4	4.23	3.23
381LSC- 99	單座													0.63	0.44	0.25
381LSC- 99	套筒																3.31	2.07
381LSC- 160	單座																0.30	0.20
381LSC- 160	套筒																6.00	4.00

八、型號編制說明

Z	D	L	P	16	C	G
自控閥門	執行機構類型	位移特征：	結構形式：	公稱壓力：	閥體材質：	溫度類型：
	D：PS系列	L:表示直行程	P：表示單座	16：1.6MPa	C：表示碳鋼	G：表示中溫常溫省略
	R：表示3810系列	R:表示角行程	M：表示套筒	40：4.0MPa	P:304不銹鋼	G：表示中溫常溫省略
	H：表示DKZ系列			64：6.4MPa	P:304不銹鋼
	C：表示其它系列				R:316L不銹鋼
